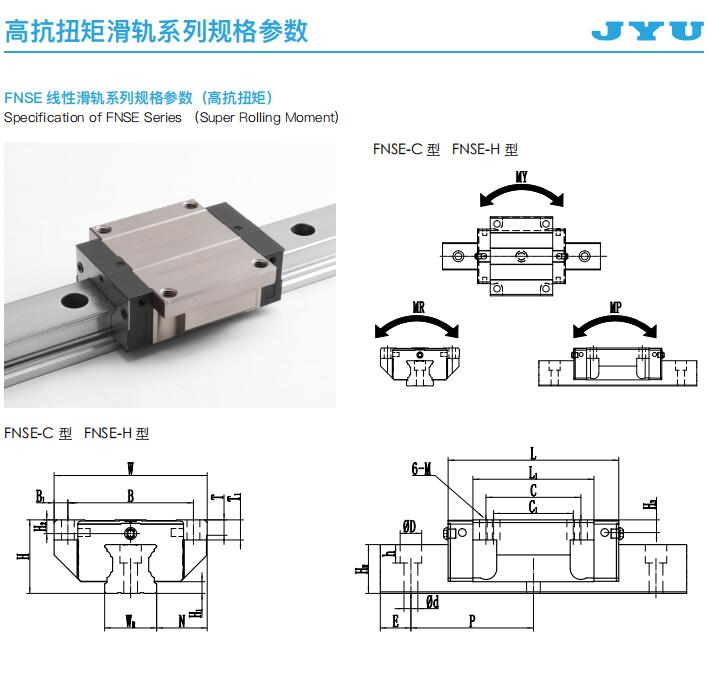

產品名稱：FNSE15C 高抗扭矩有法蘭滾珠滑塊

類目：直線導軌

品牌：JYU

型號：FNSE15C

樣本：PDF下載

在線詢價
產品詳情
  • 規格:15
  • 長度:58.2
  • 寬度:47
  • 組合高度:24
  • 導軌孔距:60
  • 安裝孔尺寸:38*30
型號 組件尺寸
（mm）		 滑塊尺寸
（mm）
H H1 N W B B1 C L1 L G K2 T T1 H2 H3 M

FNSE15C 24 4.1 16 47 38 45 30 39.6 58.2 6 4.25 5 6.5 3.8 3.8 M5
FNSE20C 30 4.65 21.5 63 53 5 40 52.5 74.9 6 5.5 6.5 7.7 3.7 3.5 M6
FNSE20H 30 4.65 21.5 63 53 5 40 68.5 90.9 6 5.5 6.5 7.7 3.7 3.5 M6
FNSE25C 36 6.1 23.5 70 57 6.5 45 61 84 13 5 7 9.3 6 5.5 M8
FNSE25H 36 6.1 23.5 70 57 6.5 45 78.4 101.4 13 5 7 9.3 6 5.5 M8
FNSE30C 42 7 31 90 72 9 52 69 97.4 13 8.7 10.5 12 6.7 7 M10
FNSE30H 42 7 31 90 72 9 52 91.5 119.9 13 8.7 10.5 12 6.7 7 M10
FNSE35C 48 7.6 33 100 82 9 62 79 111.4 13 7 10.1 13.1 9 7 M10
FNSE35H 48 7.6 33 100 82 9 62 103.4 135.8 13 7 10.1 13.1 9 7 M10
FNSE45C 60 9.7 37.5 120 100 10 80 97.2 137.6 13 8.7 13.5 15 8.5 8.1 M12
FNSE45H 60 9.7 37.5 120 100 10 80 133.6 174 13 8.7 13.5 15 8.5 8.1 M12

型號 導軌尺寸
（mm）		 導軌的固定螺栓尺寸 基本動額定負荷 基本靜額定負荷 容許靜力矩   重量
WR HR D h d P E (mm) C(KN) Co(KN) MR
KN-m		 MP
KN-m		 MY
KN-m		 滑塊
kg		 導軌
kg/m

FNSE15C 15 16.2 7.5 5.9 4.5 60 20 M4x17 12.44  16.52  0.17  0.13  0.13  0.14 1.58
FNSE20C 20 20.55 9.5 8.5 6 60 20 M5x19 20.05  25.82  0.34  0.25  0.25  0.36 2.48
FNSE20H 20 20.55 9.5 8.5 6 60 20 24.20  33.77  0.44  0.43  0.43  0.47 2.48
FNSE25C 23 24.25 11 9 7 60 20 M6x22 29.58  37.19  0.55  0.44  0.44  0.53 3.38
FNSE25H 23 24.25 11 9 7 60 20 34.27  45.77  0.68  0.65  0.65  0.68 3.38
FNSE30C 28 28.35 14 12 9 80 20 M8x25 38.92  46.71  0.87  0.63  0.63  0.9 5.1
FNSE30H 28 28.35 14 12 9 80 20 49.57  66.16  1.23  1.10  1.10  1.19 5.1
FNSE35C 34 31.85 14 12 9 80 20 M8x28 51.76  67.11  1.58  0.98  0.98  1.37 7.14
FNSE35H 34 31.85 14 12 9 80 20 65.91  95.08  2.24  1.81  1.81  1.79 7.14
FNSE45C 45 39.85 20 17 14 105 22.5 M12x37 83.28  95.35  3.25  2.10  2.10  2.45 11.51
FNSE45H 45 39.85 20 17 14 105 22.5 106.26  135.07  4.61  3.99  3.99  3 11.51
