當前位置：首頁 > 產品中心 > 直線導軌 > SNSE15C 高抗扭矩方形滾珠滑塊

prev
next

產品名稱：SNSE15C 高抗扭矩方形滾珠滑塊

類目：直線導軌

品牌：JYU

型號：SNSE15C

樣本：PDF下載

在線詢價
產品詳情
  • 規格:15
  • 長度:58.2
  • 寬度:34
  • 組合高度:24
  • 導軌孔距:60
  • 安裝孔尺寸:26*26

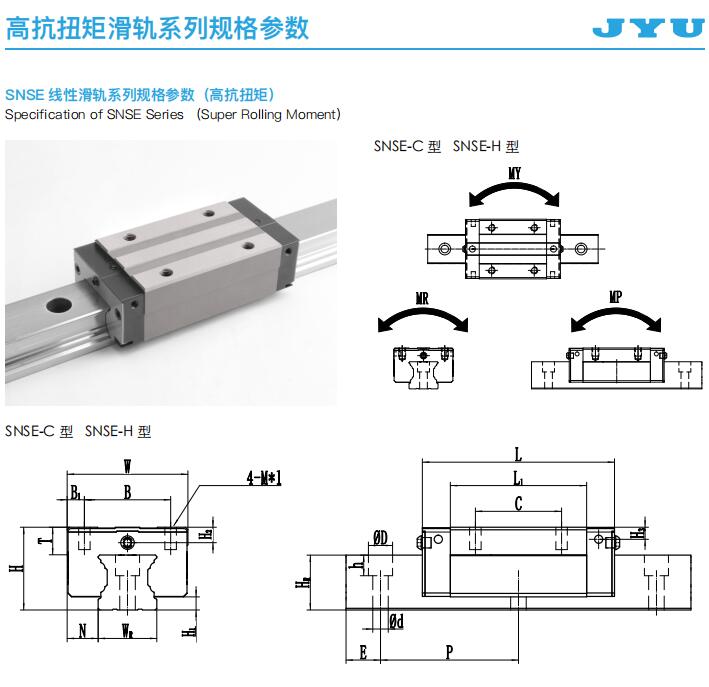

型號 組件尺寸
（mm）		 滑塊尺寸
（mm）
H H1 N W B B1 C L1 L G K1 K2 T H2 H3 MXl

SNSE15C 24 4.1 9.5 34 26 4 26 39.6 58.2 6 10.8 4.3 6 3.8 3.8 M4x6
SNSE25C 36 6.1 12.5 48 35 6.5 35 61 84 13 17.4 5.0 8 6 5.5 M6x8
SNSE25H 36 6.1 12.5 48 35 6.5 50 78.4 101.4 13 18.6 5.0 8 6 5.5 M6x8
SNSE30C 42 7.0 16.0 60 40 10 40 69 97.4 13 19.75 8.7 9.5 6.7 7 M8x10
SNSE30H 42 7.0 16.0 60 40 10 60 91.5 119.9 13 21 8.7 9.5 6.7 7 M8x10
SNSE35C 48 7.6 18.0 70 50 10 50 79 111.4 13 22.6 7.0 10.2 9 7 M8x13
SNSE35H 48 7.6 18.0 70 50 10 72 103.4 135.8 13 23.8 7.0 10.2 9 7 M8x13
SNSE45C 60 9.7 20.5 86 60 13 60 97.2 137.6 13 23 8.7 16 8.5 8.2 M10x17
SNSE45H 60 9.7 20.5 86 60 13 80 133.6 174 13 31.2 8.7 16 8.5 8.2 M10x17

型號 導軌尺寸
（mm）		 導軌的固定螺栓尺寸 基本動額定負荷 基本靜額定負荷 容許靜力矩   重量
WR HR D h d P E (mm) C(KN) Co(KN) MR
KN-m		 MP
KN-m		 MY
KN-m		 滑塊
kg		 導軌
kg/m

SNSE15C 15 16.2 7.5 5.9 4.5 60 20 M4x17 12.44  16.52  0.17  0.13  0.13  0.11 1.58
SNSE25C 23 24.3 11 9 7 60 20 M6x22 29.58  37.19  0.55  0.44  0.44  0.37 3.38
SNSE25H 23 24.3 11 9 7 60 20 34.27  45.77  0.68  0.65  0.65  0.47 3.38
SNSE30C 28 28.0 14 12 9 80 20 M8x25 38.92  46.71  0.87  0.63  0.63  0.61 5.1
SNSE30H 28 28.0 14 12 9 80 20 49.57  66.16  1.23  1.10  1.10  0.82 5.1
SNSE35C 34 31.9 14 12 9 80 20 M8x28 51.76  67.11  1.58  0.98  0.98  0.93 7.14
SNSE35H 34 31.9 14 12 9 80 20 65.91  95.08  2.24  1.81  1.81  1.22 7.14
SNSE45C 45 39.9 20 17 14 105 22.5 M12x37 83.28  95.35  3.25  2.10  2.10  1.72 11.51
SNSE45H 45 39.9 20 17 14 105 22.5 106.26  135.07  4.61  3.99  3.99  2.39 11.51
